NanoTracker 2是一个基于研究级倒置光学显微镜的光镊平台,用于敏感操纵、力和追踪实验。通过NanoTracker 2,用户可以捕获和追踪从几微米到30纳米的颗粒,能够以纳米级的精度和飞牛的分辨率实时控制、操纵和观察样品。
多重捕集器
精准的光学捕集和三维操控
捕获和追踪从几微米到30纳米的颗粒: 珠子、油泡、细菌、单分子和小细胞。用于活细胞研究和材料科学。
最小的力
精准的力测量
以MHz的采样率进行亚pN力的定量测量和位置追踪。超稳定的1064纳米诱捕激光。
灵活性
与共聚焦显微镜结合
可与标准光学显微镜、原子力显微镜和拉曼光谱仪结合。同步光学诱捕、追踪和先进荧光研究。
NanoTracker 2-为定量力学测试而生
通过NanoTracker 2,用户可以捕获和追踪从几微米到30纳米的颗粒,并能以纳米级的精度和飞牛级的分辨率实时控制、操纵和观察样品。
NanoTracker技术可对颗粒/细胞的相互作用进行精确定量和可重复的测量。该系统可提供单分子力学的精确信息,也可用于检测单分子的机械特性,如粘附力、弹性或刚度。
最好的表现以及模块化设计
对于精准的力测量来说,重要的是精准的捕集器校准,最低的位置噪声和大视野下平坦的捕集器硬度曲线。新的精准而灵活的一键式捕集器校准程序不受bead大小和介质粘度的影响。检测中捕集器信号之间的交叉干扰大大减少了。
这个新系统用于检测最小的力并以最高精度操纵粒子或分子。扫描头中的特殊激光稳定装置和新设计的检测电子装置保证了非常低的噪音水平。此外,激光束路径的紧凑折叠设计使该系统不受漂移的影响。
双光束或多光束的配置,粗略地和特别精确地样品定位的组合解决方案,为用户带来了灵活性。多种光束转向选项,包括新设计的枢轴点压电驱动镜和快速声光偏转器(AODs),完美地满足任何应用的要求。
除了包含一个定制的闭环压电样品台选项的样品定位控制,捕集器也可以在三维中单独操纵样品。此外,两个捕集器的激光功率可以独立控制。这种自由度满足宽泛的实验测定和几何形状的要求。
这两个捕集器是通过偏振分裂从一个激光源产生,并且全时可用。这使得该系统具有超稳定的抗漂移能力。
NanoTracker 2的新后焦平面干涉检测单元为每个捕集器配备了单独的检测器,由独立的二极管来检测捕集bead的横向(XY)和轴向(Z)位移。
这种检测方法与软件控制的调光过滤器结合,允许检测器在全部动态范围使用,对于任何选定的beads类型、激光强度和捕集器分裂比都能实现最高的灵敏度。
单分子和生物高分子
DNA弹性测量[1]和在力钳模式下Ds-DNA在两个捕集珠间的拉伸[2] 。
分子内弹性与蛋白质折叠动力学;
机动蛋白追踪;
DNA/RNA机械学;
蛋白质-DNA结合;
纳米孔和三维聚合物网络探测。
细胞与颗粒的相互作用和感染研究

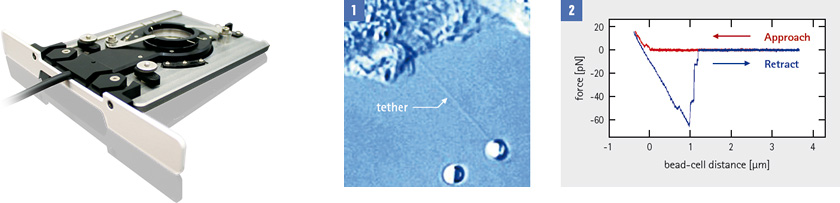

图片显示了用于活细胞实验的JPK PetriDishHeater,CHO细胞被光学捕获的蛋白质涂层珠子拉动[1],以及相应的力与距离图[2]
膜组织(如脂质筏);
跨膜过程,贩运;
细胞内力;
受体-配体实验;
细胞力学和细胞运动;
膜拴的动态变化;
细胞和凝胶的微流变学。
细胞与颗粒的相互作用和感染研究
MDCK细胞接近和缩回羧基涂层聚苯乙烯珠的明视野图像[1]和相应的力与距离图[2]。单一病毒力测量:病毒包覆的珠子向细胞移动,直到接触,然后缩回[3](摘自C. Sieben et al., PNAS 2012, vol. 109 pp. 13626-31).
跟踪病原体与宿主的互动和逃逸力;
细菌和病毒的粘附力;
局部基因或药物输送;
入口机制研究;
纳米毒性和内吞作用研究。
先进测试
四个由多路捕集器夹持的2微米聚苯乙烯珠子的明视场图像[1],以及在粘性阻力实验中获得的力的测量,其中压电体以100微米/秒的恒定速度摆动[2]。陷阱体积中1微米的二氧化硅颗粒的热运动图[3]。
复杂的光学陷阱几何形状;
光学引导和人工晶体的建立;
局部场增强和拉曼/SERS应用;
布朗运动追踪,光子力显微镜(PFM);
胶体和聚合物网状结构的力探测;
视频级粒子跟踪和光学光谱学。
